Baugruppen

Baugruppenfertigung



Unsere Baugruppenproduktion ist spezialisiert auf Prototypenbau und Kleinserienfertigung und ergänzt damit unsere Elektronikentwicklung und das Leiterplattendesign. Dadurch erhalten Sie alles aus einer Hand und benötigen nur einen Ansprechpartner

Im Folgenden erhalten Sie einen Überblick über unsere Fertigungsmöglichkeiten.

Um zu den einzelnen Bereichen zu gelangen, klicken Sie auf einen der nachfolgenden Einträge oder Scrollen Sie nach unten.

Maschinenpark
Materialmanagement
Visualisierung
SMD-Bestückung
THT-Bestückung
Inspektion
Montage
Programmierung
Funktionstest
Rework

Maschinen

Folgende Maschinen und Werkzeuge stehen in unserer Produktion zur Verfügung (Auszug):

  • Materialmanagementsystem smartERP (Eigenentwicklung)
  • Visualisierungs- und Editiersoftware für Bestückungsdaten PCBview (Eigenentwicklung)
  • Pastendrucker technoprint
  • Handbestückungstisch Fritsch

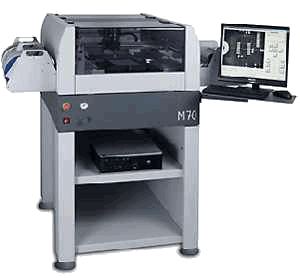

  • SMD-Bestückungsmaschine Mechatronika M70

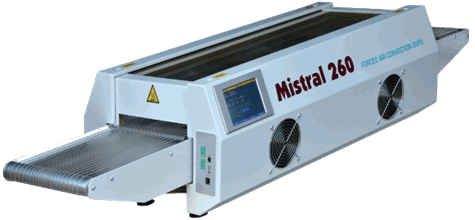

  • Reflow-Lötanlage Mistral 260

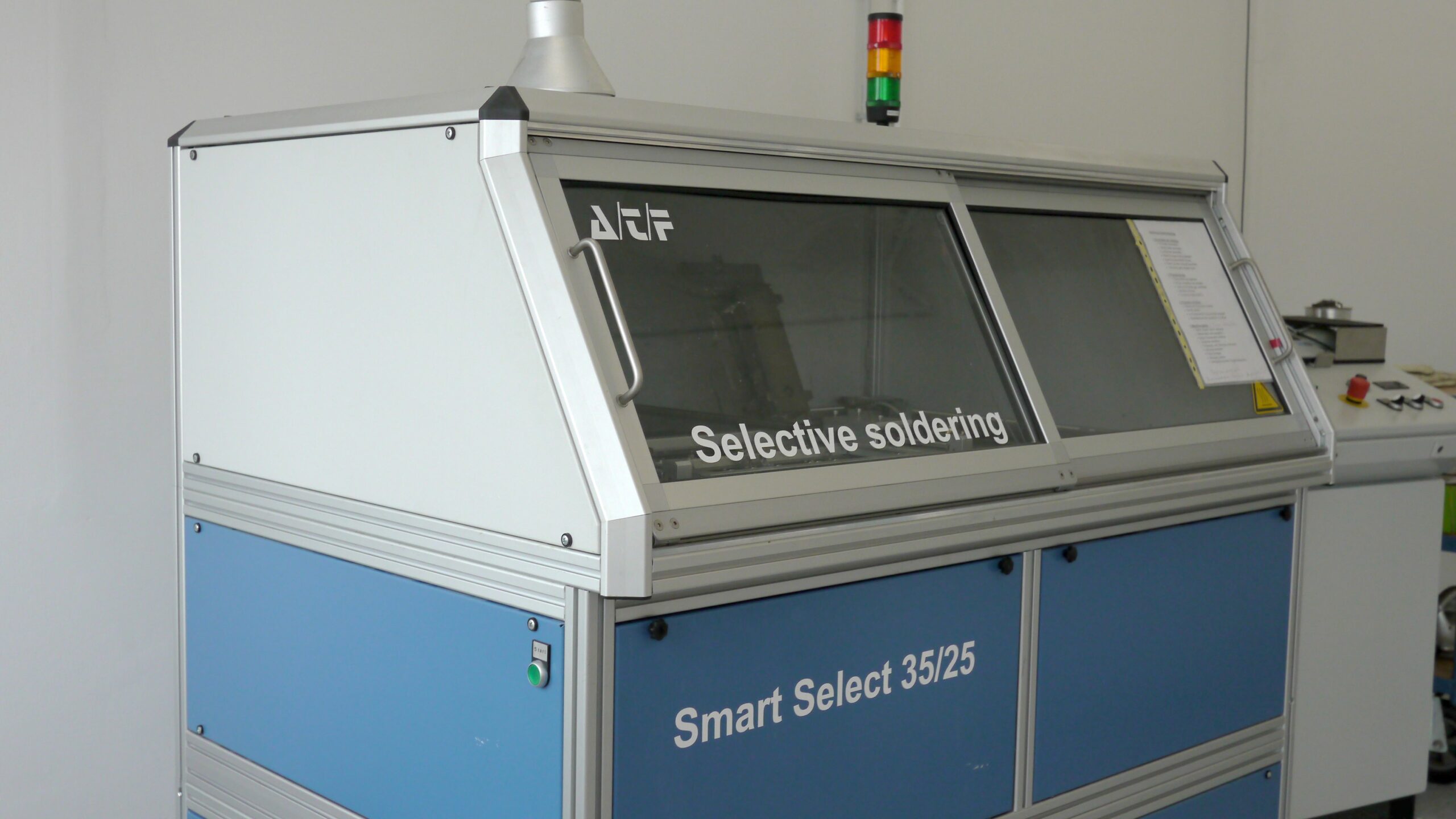

  • Selektivlötanlage ATF Smartselect 250×350
  • Inspektionssystem Quins Easy
  • Kabeltester (Eigenentwicklung)
  • CNC-Maschine für Adapter- und Vorrichtungsbau
  • 3D-Drucker für kleinere Formteile und Gehäuse-Prototyping

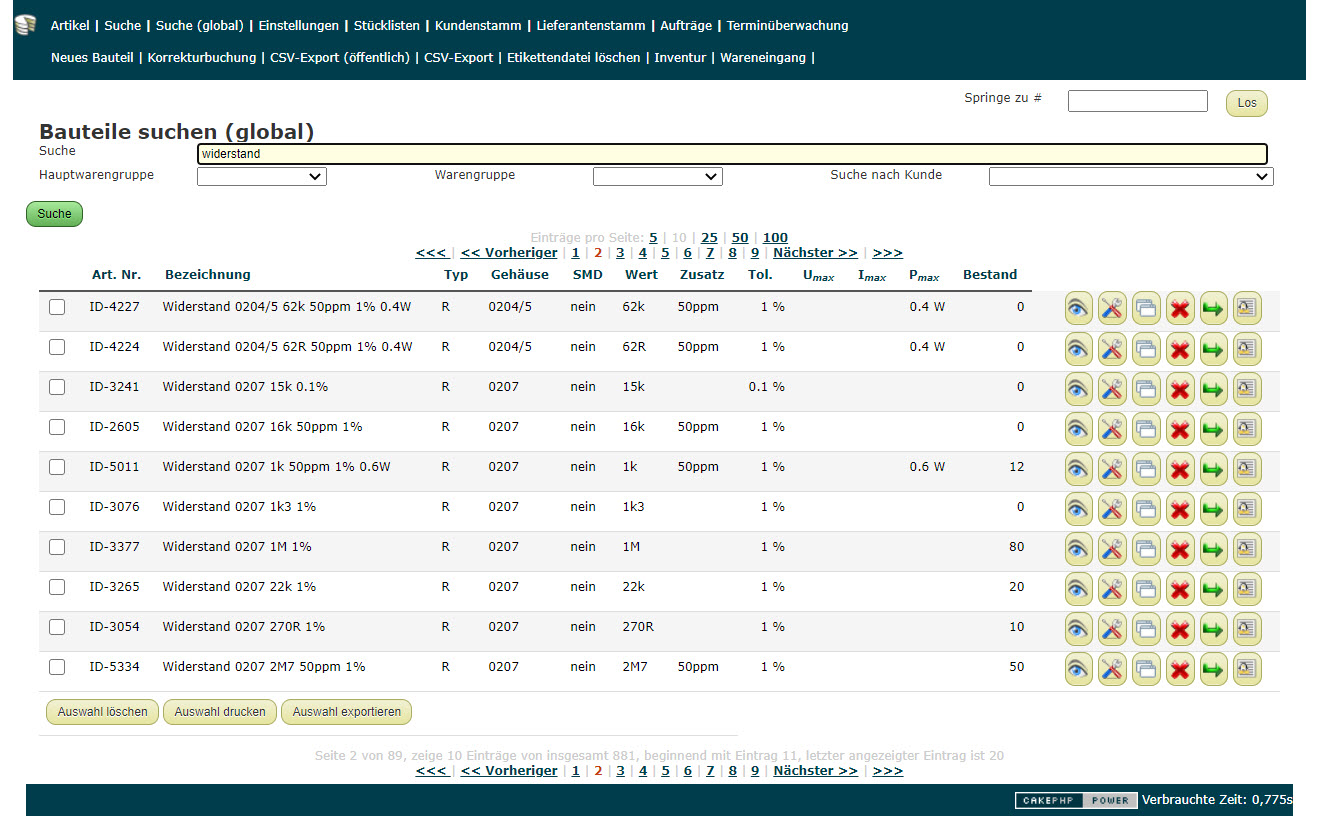

Materialmanagement

Mit unserem flexibel gestalteten Materialmanagement-System smartERP  sind wie in der Lage die eigene Materialbeschaffung und auch Kundenbeistellmaterial effizient zu verwalten

Die aktuelle Artikelliste unseres Materialpools (auszugsweise) ist in unserem Downloadbereich hinterlegt und wird täglich aktualisiert. Dadurch werden die Kunden in Ihrer Materialsuche und -auswahl bei ihren Entwicklungen und Baugruppen-Bestückung unterstützt und sorgt für eine hohe Materialverfügbarkeit.

SMD-Bestückung

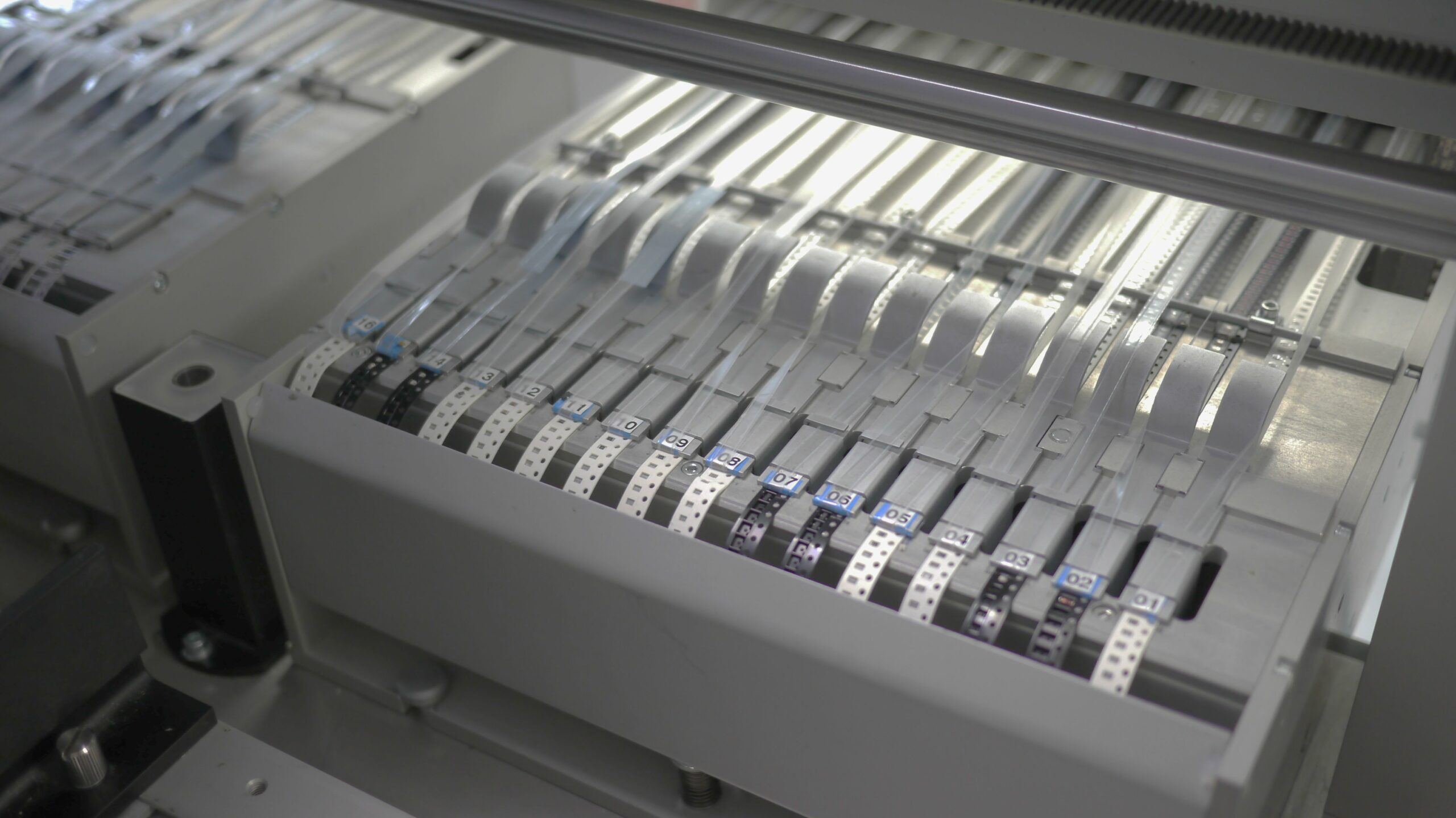

Durch den vorhandenen Handmanipulator und die vollautomatische Bestückungsmaschine sind wir in der Lage, Aufträge von Prototypen bis zu mittleren Serien schnell und flexibel abzuarbeiten. Dabei werden für jedes Projekt eigene Feederpläne generiert, die mit unserem Materialpool synchronisiert werden.

Folgende Minimal- Maximalwerte sind dabei zu beachten:

  • Bauteilgröße: >= 0402
  • Pitch: >= 0,4mm
  • Panelgröße: max. 250x500mm
  • Bestückung ohne Nutzenrand möglich
  • beidseitige Bestückung möglich
  • Gesamtbaugruppenhöhe SMD max. 20mm

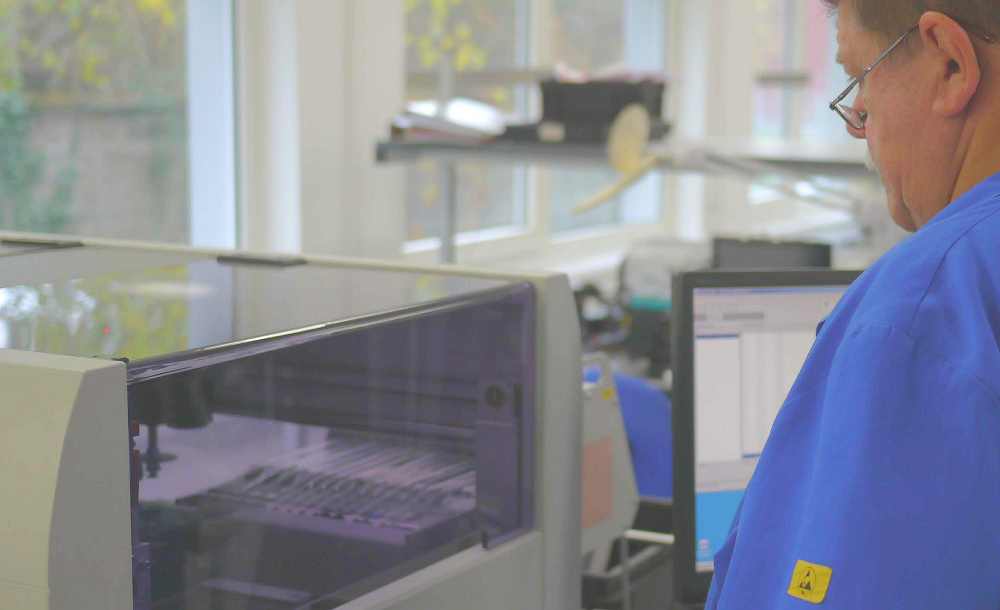

automatische SMD-Bestückung

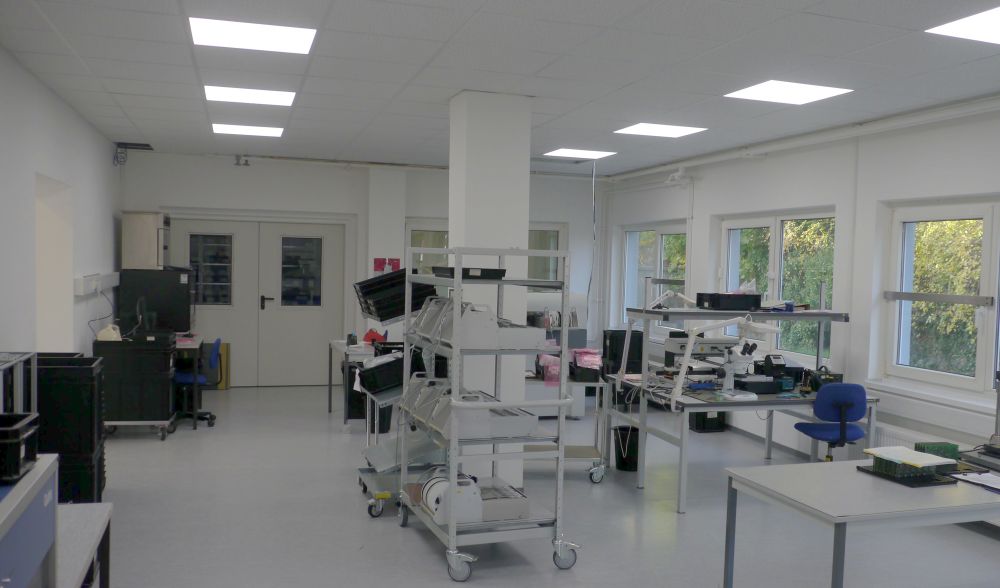

SMD-Fertigung

Visualisierung

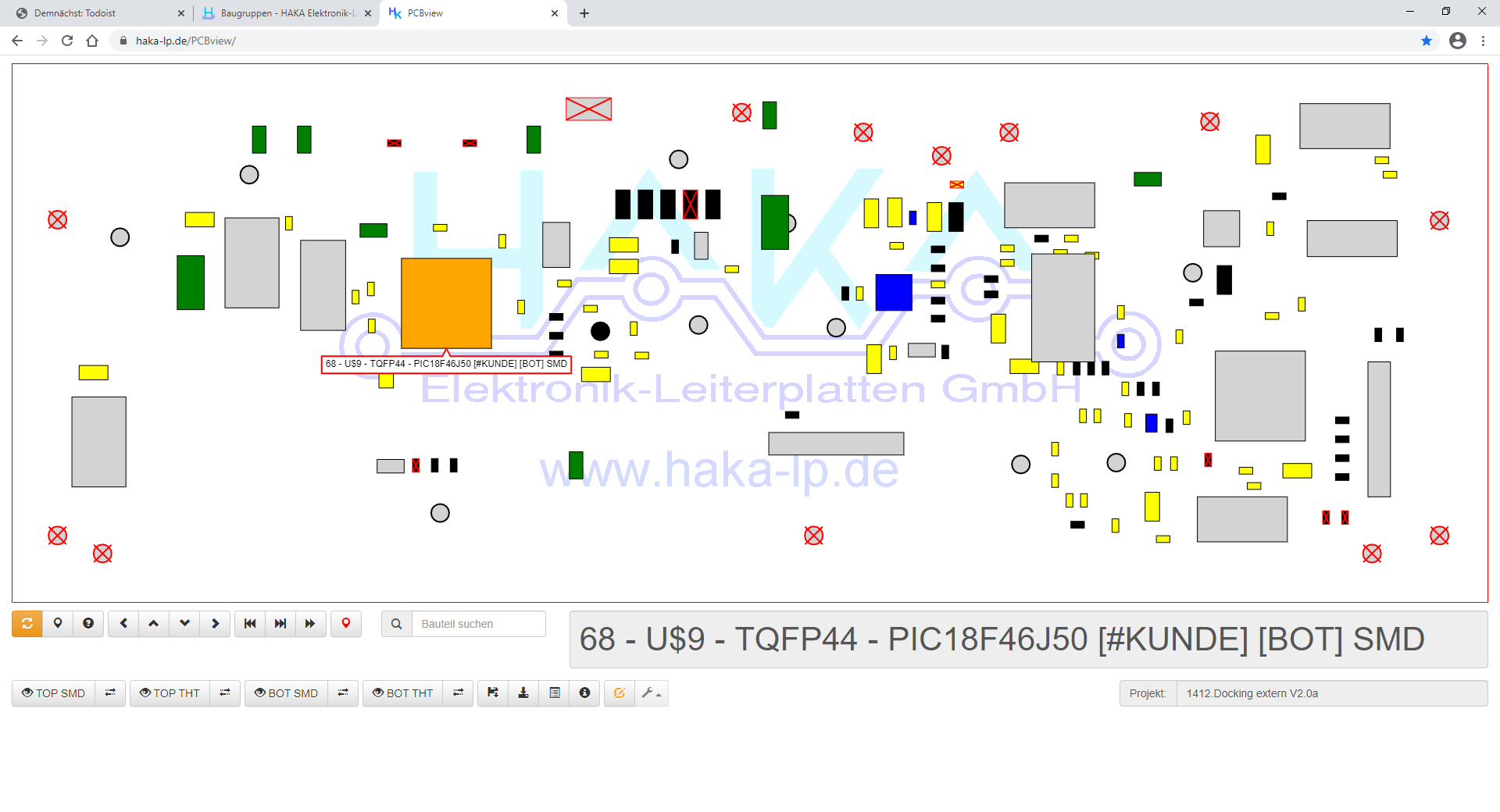

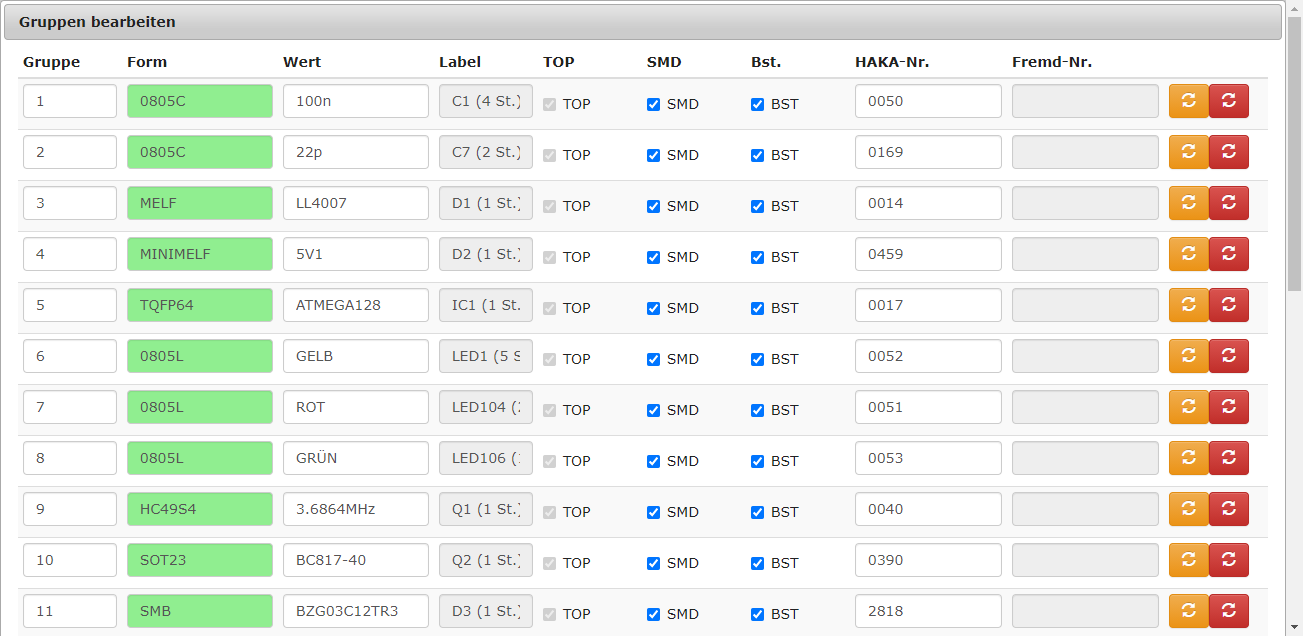

Mit unserem Visualisierungssystem PCBview (unter www.pcbview.de) kann unsere Arbeitsvorbereitung mit unseren Kunden eine standardisierte Material- und Bestückungsdatei im CSV-Format ausgetauschen. Diese Datei kann von beiden Seiten bearbeitet und visualisiert werden. So sind ein schneller Datenaustauch mit zeitnahen Korrekturen und Kundenfreigabe möglich. Aus dieser Datei werden anschließend alle Informationen für die Bauteilbestückung und Materialbeschaffung gewonnen und die Daten werden mit dem verwendeten Materialpool synchronisiert.

    PCBview

    THT-Bestückung

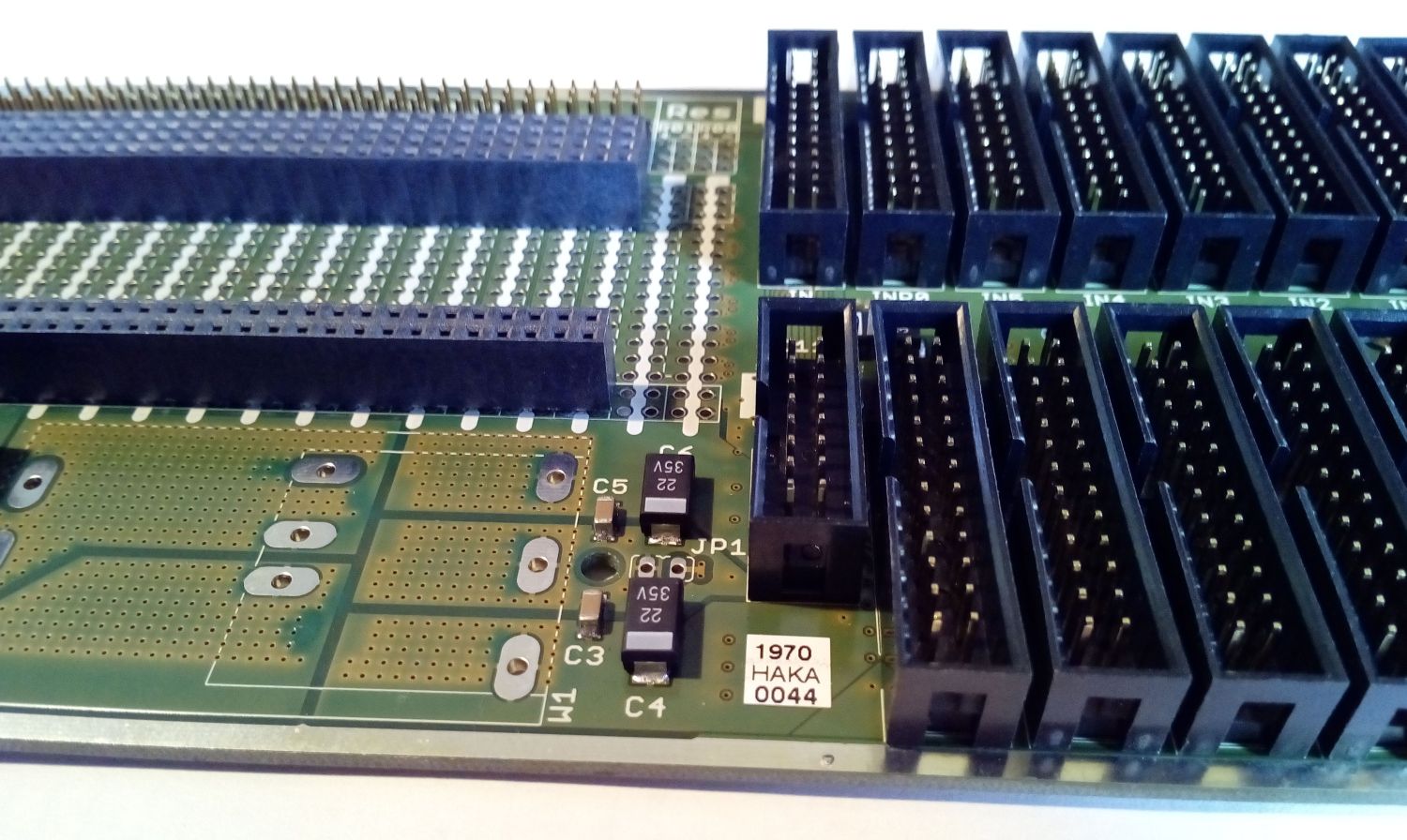

    Die THT-Bestückung erfolgt ausnahmslos von Hand mit Hilfe einer Material-Checkliste. Dabei wird das Löten durch eine Selektivlötanlage unterstützt.

    Alle Lötarbeiten werden bleifrei in ESD-gerechter Umgebung durchgeführt

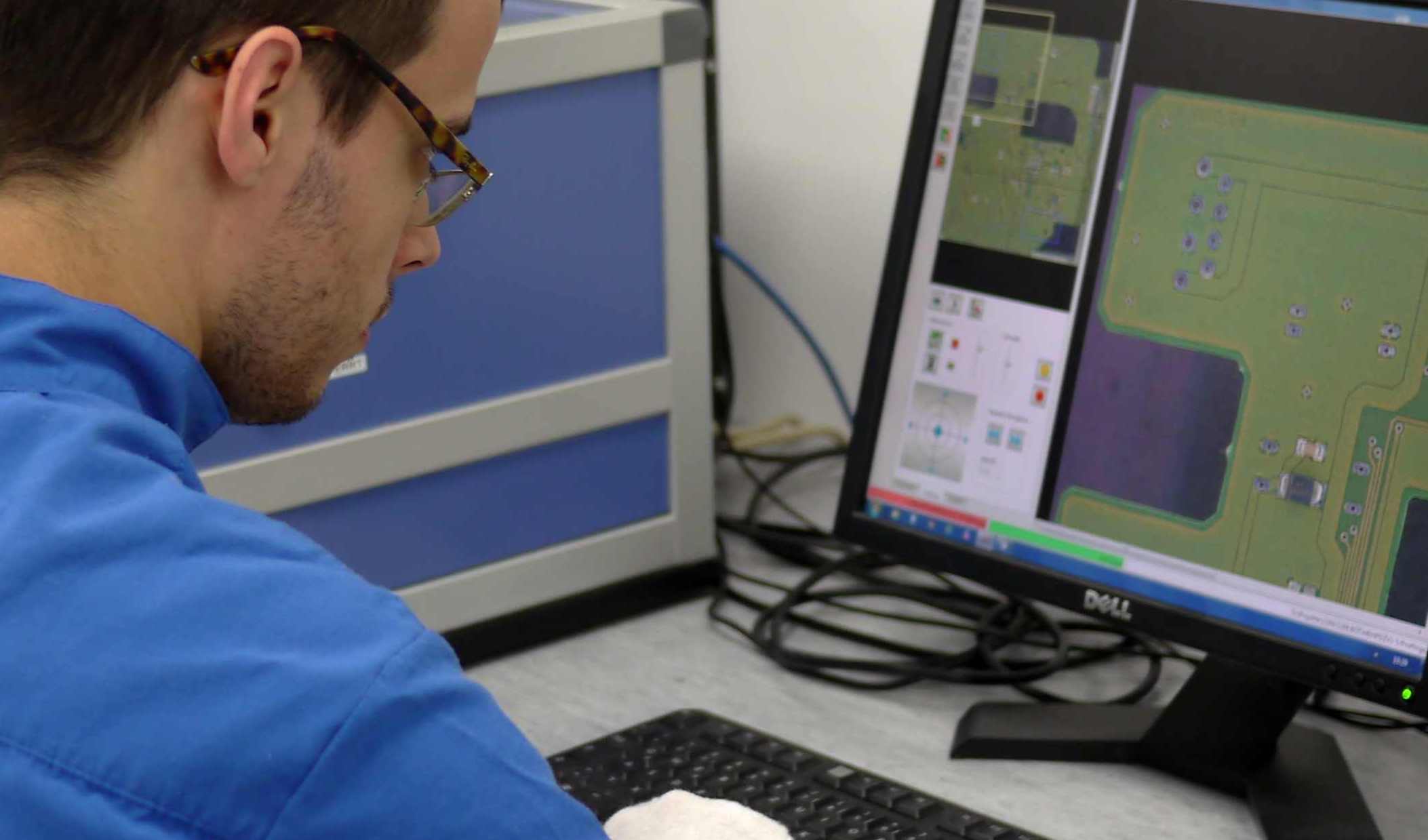

    Inspektion

    Mit unserem optischen Inspektionssystem können auch Prototypen und Einzelstücke effektiv und kostengünstig visuell geprüft werden, da keinerlei Programmierung erforderlich ist. Dabei wird der Prüfling mit einem Master verglichen. So werden vorhandene Fehlbestückungen erkannt und gleichzeitig dokumentiert. Im anschließenden Rework werden dann die dokumentierten Fehler behoben.

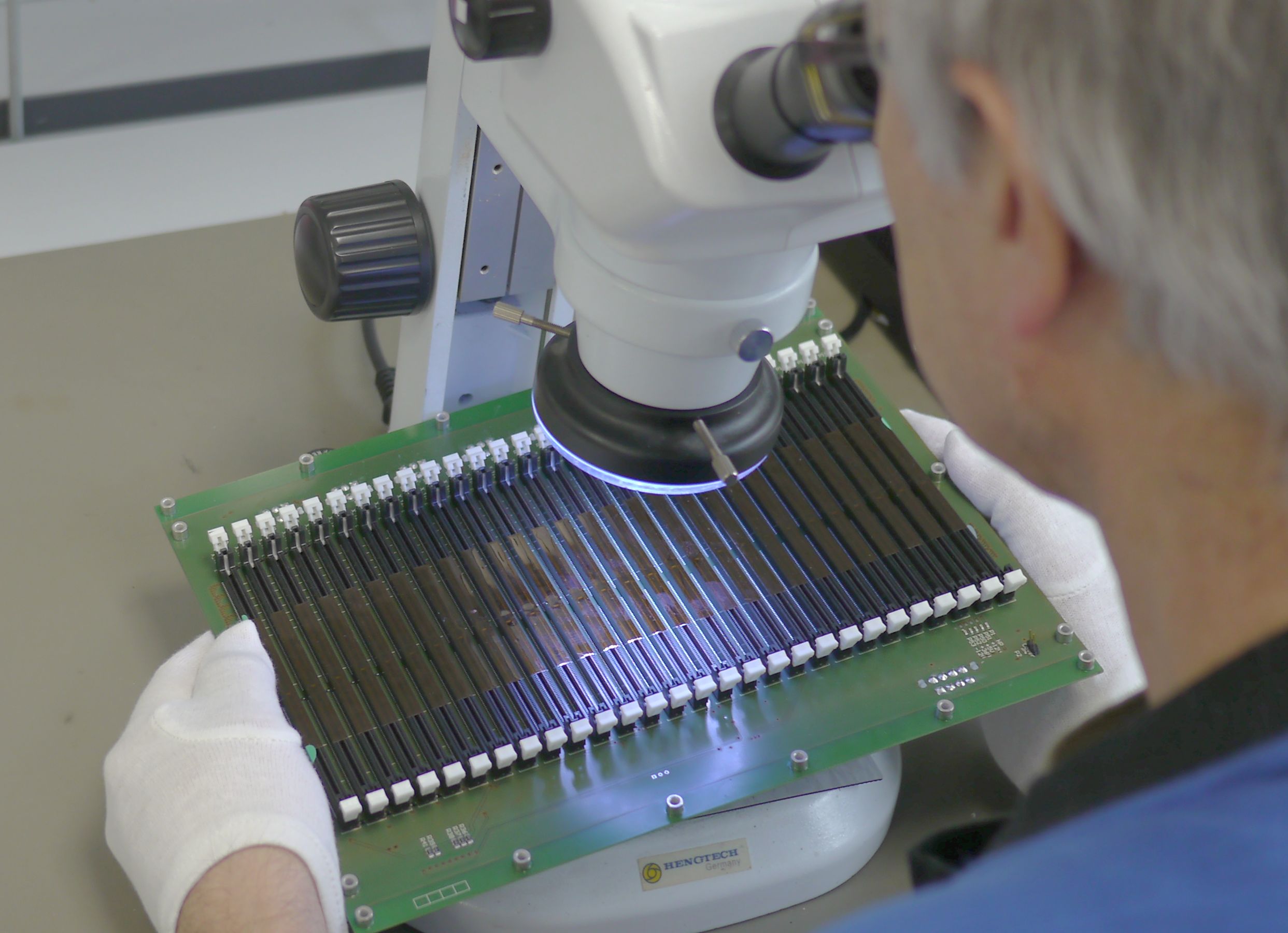

    Zusätzlich werden alle SMD-Lötstellen visuell mit einem 3D-Mikroskop inspiziert.

    Ein eigener Flying-Probe Leiterplattentester ermöglicht uns  bei Bereitstellung der entsprechenden GERBER-Dateien auch an kundenseitig beigestellten Leiterplatten einen elektrischen Test durchführen

    SMD-Inspektion

    Montage

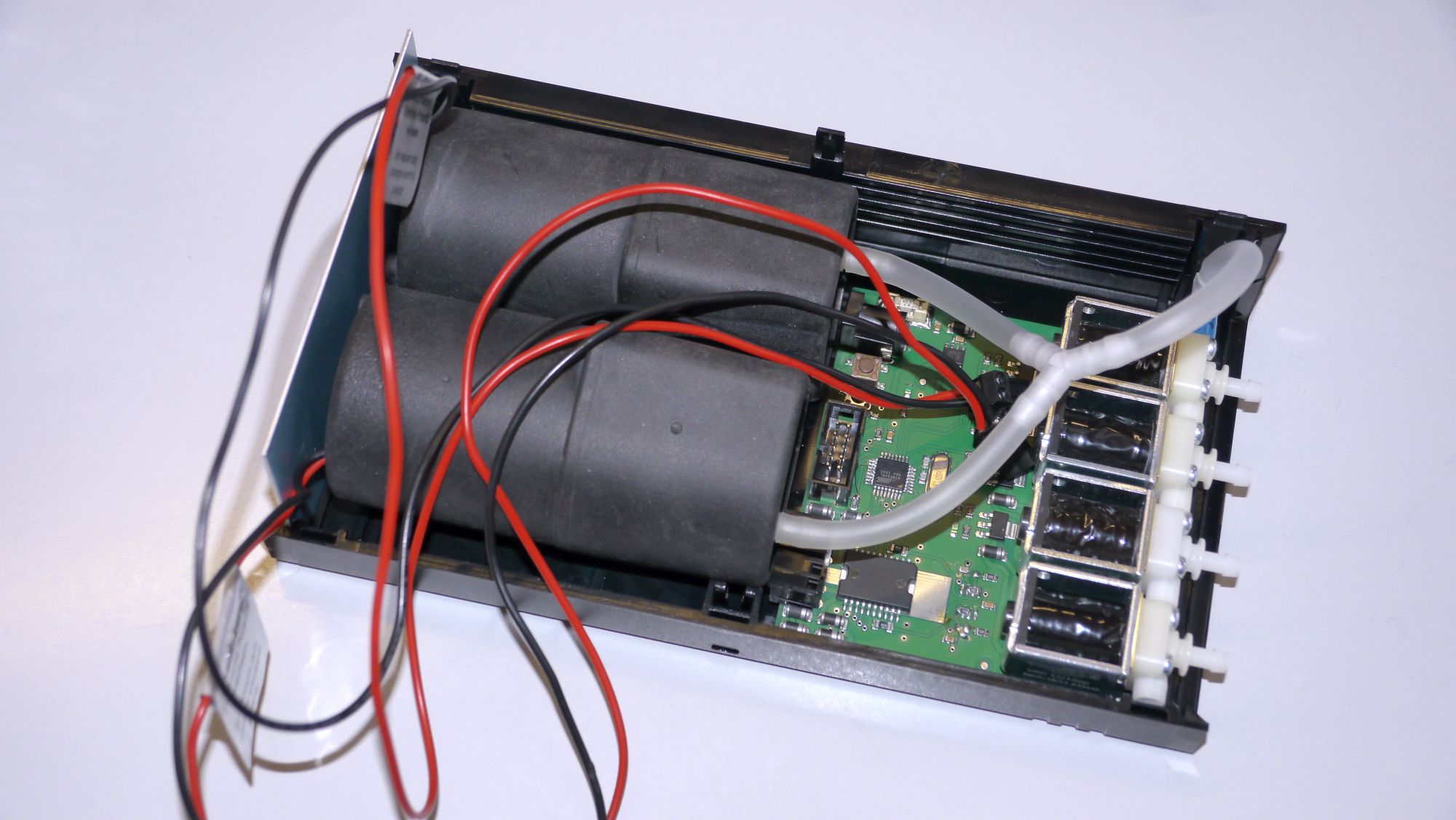

    Auf Kundenwunsch werden auch Baugruppen montiert und eine Komplett-Geräte-Fertigung durchgeführt.

    Es kann auch ein Verguss mit 2k-Polyurethan oder eine Lackierung mit Schutzlack durchgeführt werden

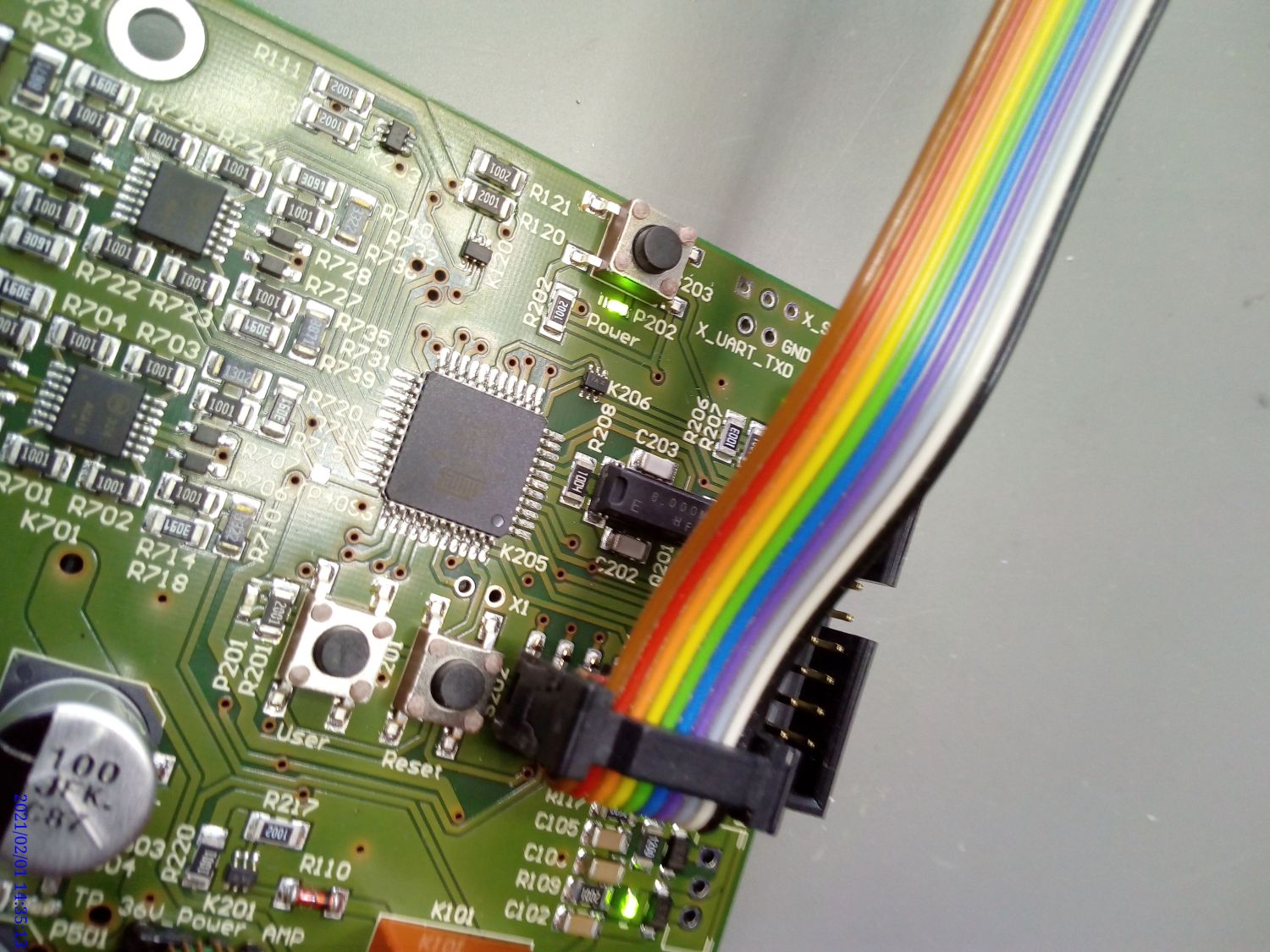

    µC-Programmierung

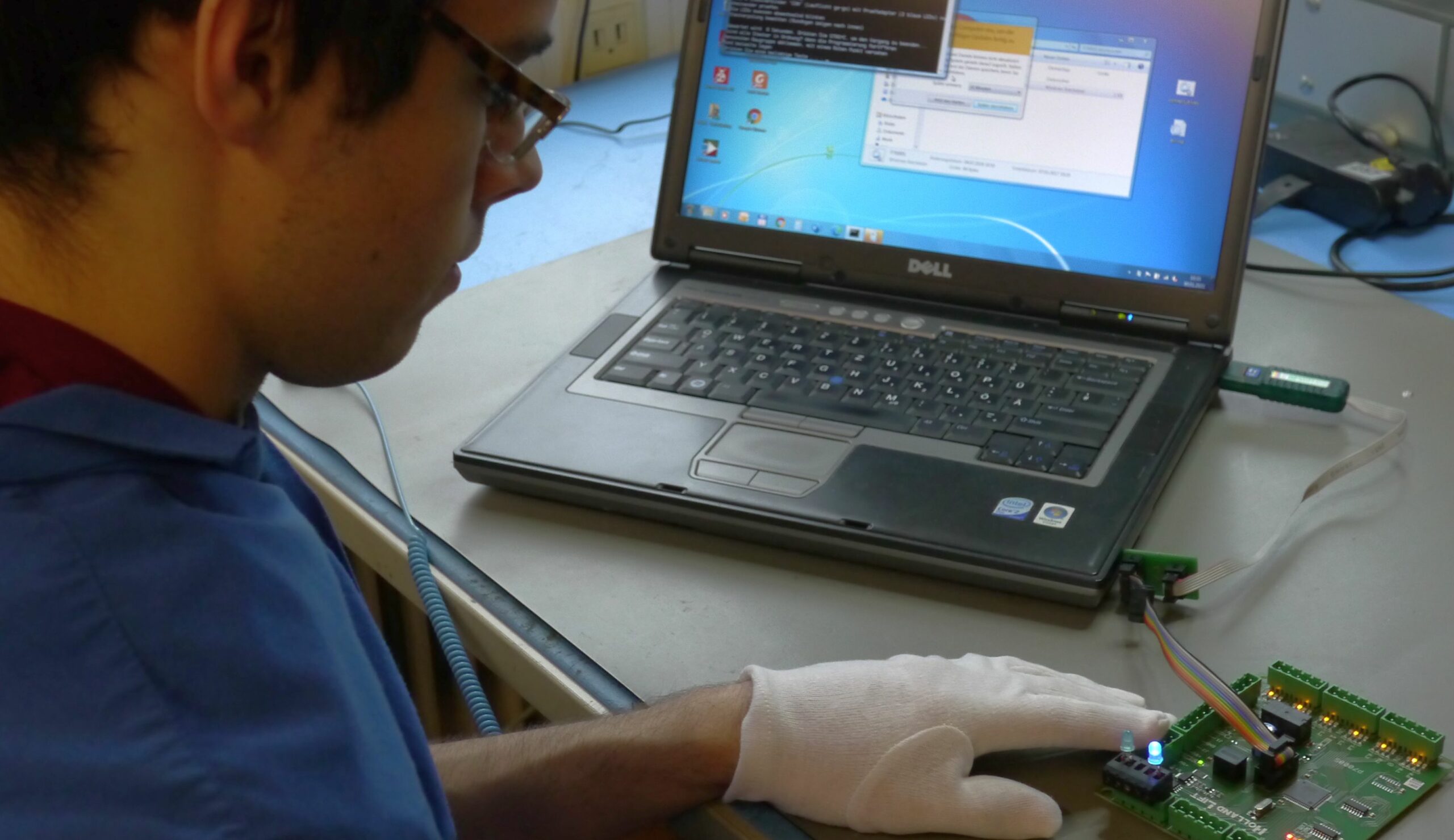

    Wir sind auch in der Lage, eine Programmierung von Microcontrollern durchzuführen. Dadurch ist auch ein intensiver Baugruppentest möglich. So kann der Kunde die Baugruppen ohne Umwege direkt weiterverarbeiten.

    Sie senden uns die HEX-Dateien zum Programmieren zu, wir übernehmen den Rest. Viele µC-Typen werden von uns unterstützt.

    Funktionstest

    Vor allem komplexe Baugruppen sollten möglichst nur funktionsgeprüft ausgeliefert werden um Zeit und Kosten zu sparen.

    Ein grober Funktionstest wird bei uns, soweit möglich, kostenfrei im Rahmen unserer Endkontrolle durchgeführt, sofern dies aus den Kundenunterlagen erkennbar ist.

    Eine höhere Prüftiefe ist auf Kundenwunsch gegen Aufpreis möglich. Dafür muss uns der Kunde die entsprechende Prüfeinrichtung mit Prüfanweisung zur Verfügung stellen. Alternativ kann die Prüfeinrichtung auch von uns erstellt werden.

    Rework

    • Sie haben Leiterplatten mit fehlenden Fräsungen oder Bohrungen?
    • Sie haben Baugruppen mit defekten oder falschen Bauteilen?
    • Sie benötigen eine Bestückung von nur einzelnen hochpoligen Bauteilen?

    In vielen Fällen können wir Ihnen weiterhelfen.
